Swan 65

Name: Swan 65
Brand: Nautor Swan

In Produktion

1 / 6

Swan 65 — Nautor Swan

Design

Designer: Germán Frers
Naval architect (Schiffsarchitekt): Germán Frers
Interior designer (Innenarchitekt): Heini Gustafsson

Summary

Sailing MonohullSail

Length overall (Länge über alles): 21,76 m
Beam (Breite): 5,62 m
Draft (Tiefgang): 2,8–4,2 m
Displacement (Verdrängung): 27.250 kg
Cabins (Kabinen): 3
Steering wheels (Steuerräder): 2

* Eine standardisierte Referenzabbildung, nicht das tatsächliche Boot — sie hilft, die veröffentlichten Maße dieses Modells einzuordnen.

Best Suited For

Wohnen an Bord
Aus den veröffentlichten Daten: LOA 21.76 m · 3 cabins · fresh water 1000 L

Die Tags werden aus CE-Kategorie, Länge, Segelfläche, Kabinen und Tankinhalten nach den auf der Quellenseite beschriebenen Kriterien abgeleitet; die Redaktion kann einen hinzufügen oder entfernen.

Sailing Ratios

Klassische Kennzahlen des Yachtdesigns aus den veröffentlichten Werten der Werft, jede in den Bereichen, nach denen Konstrukteure sie lesen.

Segelfläche / Verdrängung

Wie viel Segel das Boot für sein Gewicht trägt — seine Kraft bei wenig Wind.

27,0· Regatta

So wird gerechnet

Segelfläche (ft²) ÷ (Verdrängung als ft³ Seewasser)^⅔

Groß + Fock, addiert

Verdrängung / Länge

Wie schwer das Boot für seine Wasserlinie ist. Niedriger ist leichter und schneller, höher ruhiger und geräumiger.

122· Leicht

So wird gerechnet

Verdrängung (long tons) ÷ (0,01 × Wasserlinie in ft)³

Ballastanteil

Der Anteil des Gewichts im Kiel — ein grober Hinweis auf Steifigkeit; wie tief das Gewicht liegt, zählt ebenso.

24· Niedrig

So wird gerechnet

Ballast ÷ Verdrängung × 100

Komfortwert

Ted Brewers Maß dafür, wie sanft sich ein Boot im Seegang bewegt. Höher heißt langsamere, ruhigere Bewegung.

29,8· Küste

So wird gerechnet

Verdrängung (lb) ÷ (0,65 × (0,7 × LWL + 0,3 × LüA) × Breite^1,333), Längen in ft

Kenter-Kennwert (CSF)

Eine Richtschnur aus der Untersuchung des Fastnet-Rennens 1979: unter 2 galt als hochseetauglich. Rumpfform und Lage des Ballasts bleiben unberücksichtigt.

1,88· Unter 2

So wird gerechnet

Breite (ft) ÷ (Verdrängung als ft³ Seewasser)^⅓

Rumpfgeschwindigkeit

Ungefähr die Geschwindigkeit, die ein Verdränger erreicht, bevor er seine eigene Bugwelle hinauf muss.

10,4 kn

So wird gerechnet

1,34 × √(Wasserlinie in ft), in Knoten

Die meisten Werften nennen die Leerverdrängung. Die Kennzahlen sind für ein beladenes Boot definiert, daher wirkt hier jedes Boot etwas leichter als in einem Gutachten — alle gleichermaßen, was sie vergleichbar hält.

Tanks

Was die Werft über Geschwindigkeit, Leistung und Tankinhalt veröffentlicht.

Kraftstoff und Wasser im selben Maßstab: ein doppelt so hoher Tank fasst doppelt so viel.

Kraftstoff1.200 L
Wasser1.000 L

Originalwortlaut der Werften zeigen

Ein Wert mit Anführungszeichen wurde von der Seite der Werft gelesen. Öffnen Sie ihn für die genaue Zeile, die Seite und das Datum.

Dimensions

LOA: 21,76 m
Hull length (Rumpflänge): 20,11 m
LWL: 18,38 m
Beam (Breite): 5,62 m
Draft (min) (Tiefgang): 2,8 m
Draft (max) (Tiefgang): 4,2 m
Air draft (Durchfahrtshöhe): —
Displacement (Verdrängung): 27.250 kg
Ballast: 6.570 kg
Cabins (Kabinen): 3
Heads (Nasszellen): —
Berths (Kojen): —

Sail Plan

Main sail (Großsegel): 121,9 m²
Jib (Fock): 118,3 m²
Genoa (Genua): —
Sail area (Segelfläche): —
Downwind sail area (vor dem Wind): —
Rig type (Riggtyp): —

Engine and Tanks

Engine (Motor): 150 hp (Yanmar)
Engine count (Anzahl Motoren): 1
Engine manufacturer (Motorenhersteller): Yanmar
Propulsion type (Antriebsart): —
Fuel capacity (Kraftstoff): 1.200 L
Fresh water capacity (Frischwasser): 1.000 L
Black water capacity (Schwarzwasser): —

Construction

Mast material (Mastmaterial): —
Hull material (Rumpfmaterial): —
Deck material (Decksmaterial): —
Keel type (Kieltyp): —
Rudder type (Rudertyp): —
Steering wheels (Steuerräder): 2

Builder's Own Figures

E: 8.10 m
Service batteries: 24 V 720 Ah / 5 h
IG: 26.50 m
Fore triangle: 112.9 m2
Hot water: 80 l
Starting batteries: 2 x 12 V 75 Ah / 20 h
Handling system batteries: 24 V 225 Ah / 20 h
Tender garage capacity: 2.80 m
Grey water: 200 l
Diesel generator: Onan MDKDN 230 V 11 kW 50 Hz
P: 25.70 m
Shore power: 230 V/50 Hz 50 A
Black water: 200 l
J: 8.20 m

Zahlen gelesen vonder Seite der Werft

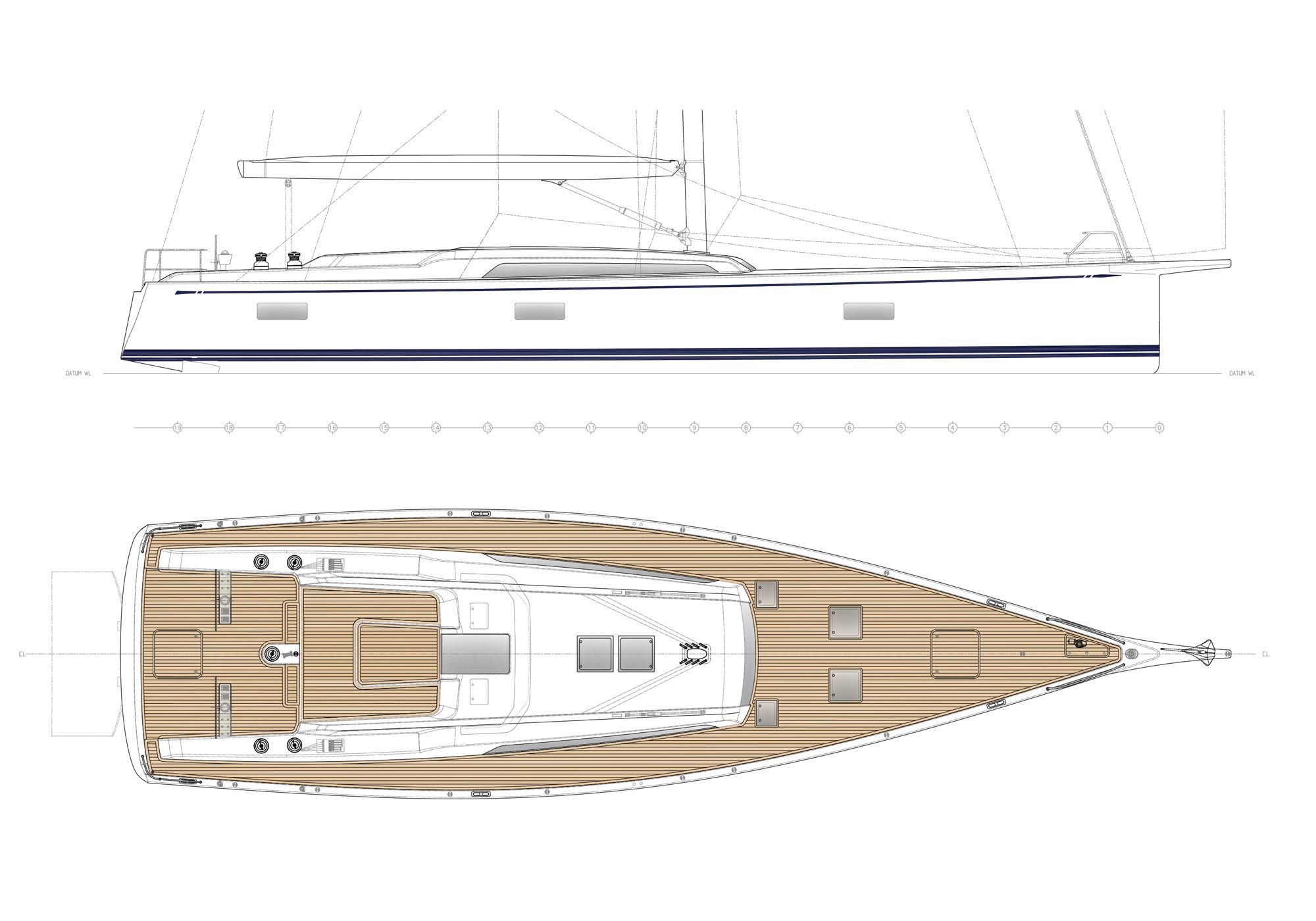

Layouts & Drawings

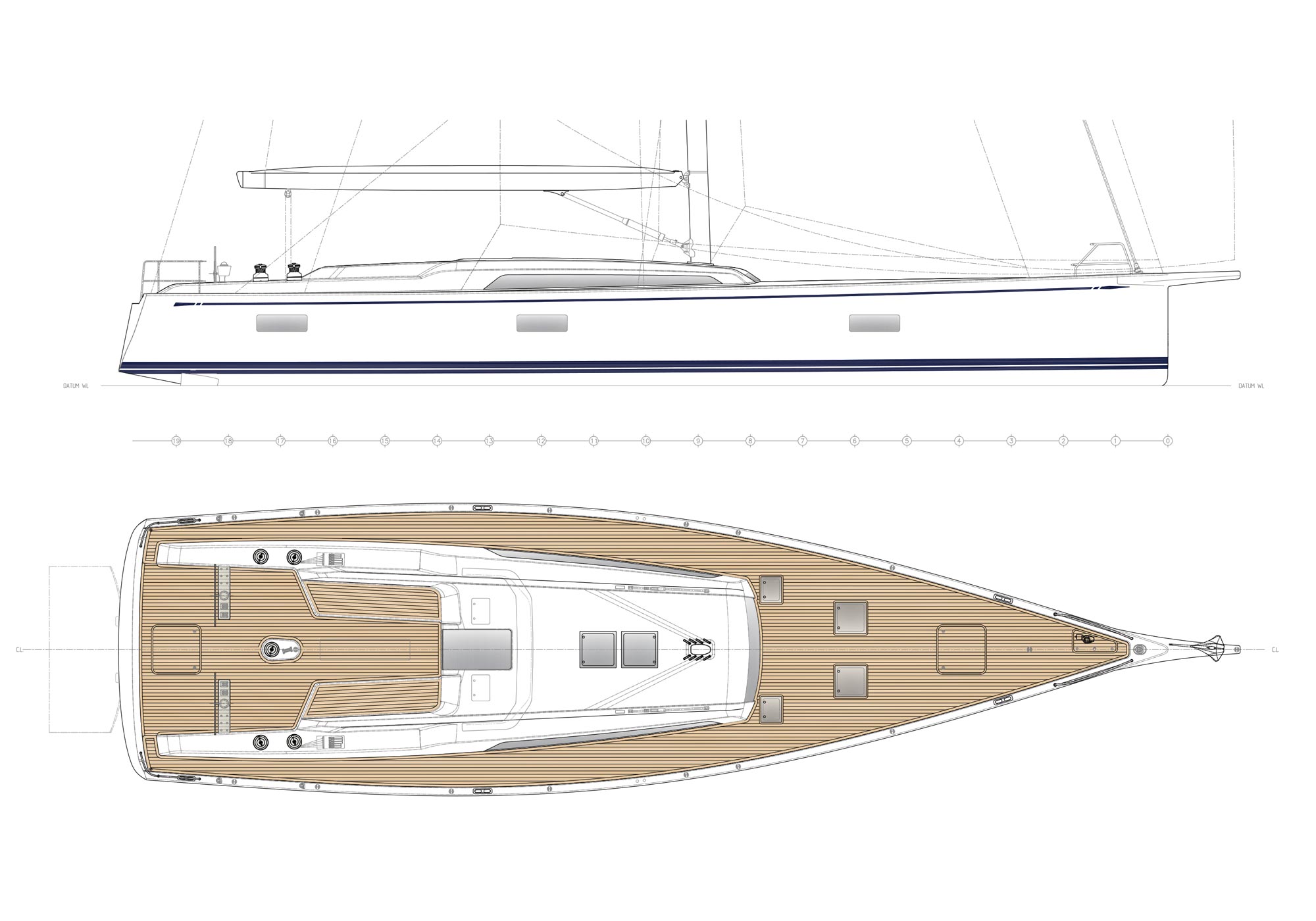

11 Zeichnungen von der Seite der Werft: Generalplan, Segelriss, Profil.

swan65 sailplan 01 — Nautor Swan

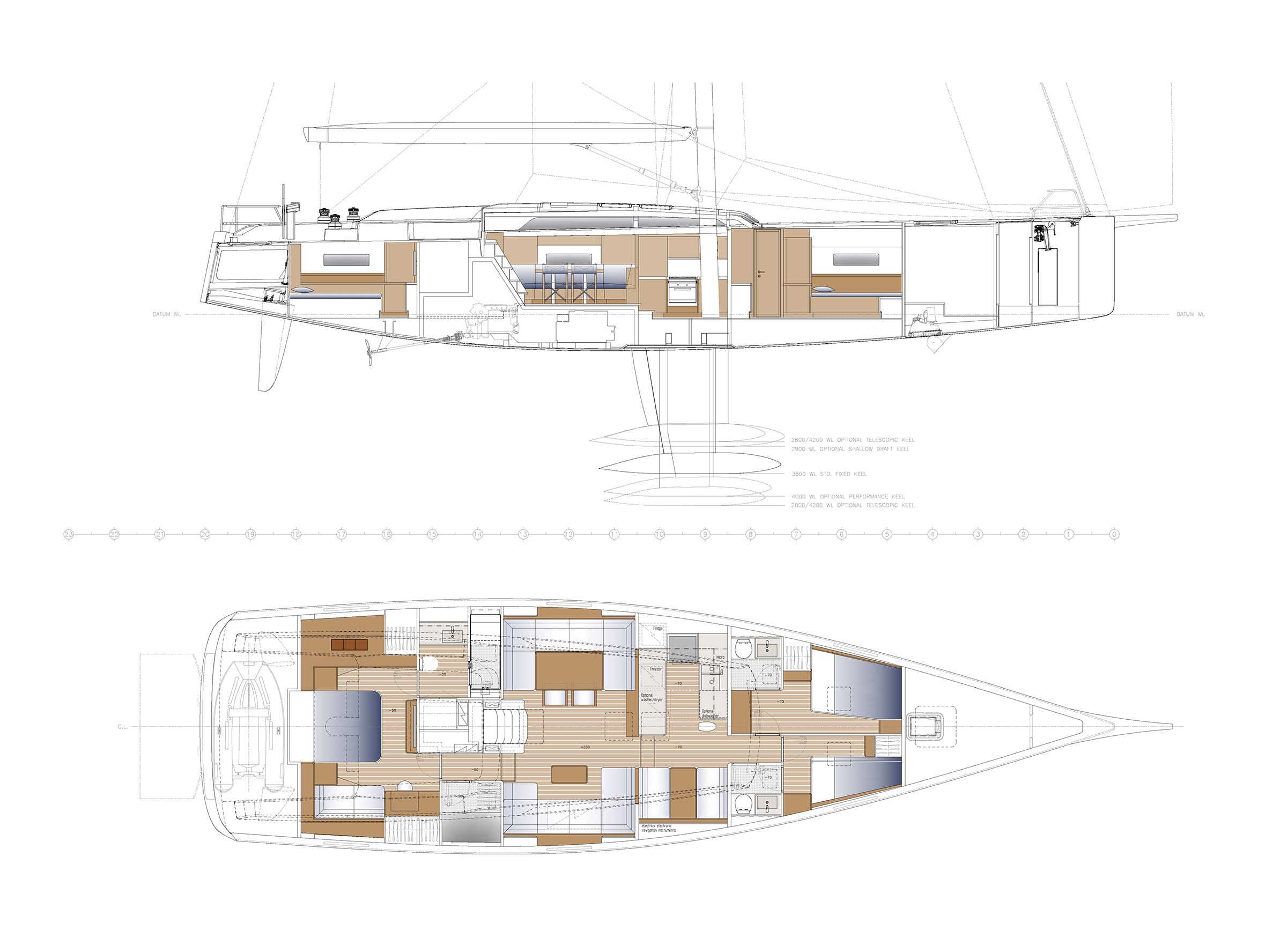

Swan 65 General Arrangement OA G — Nautor Swan

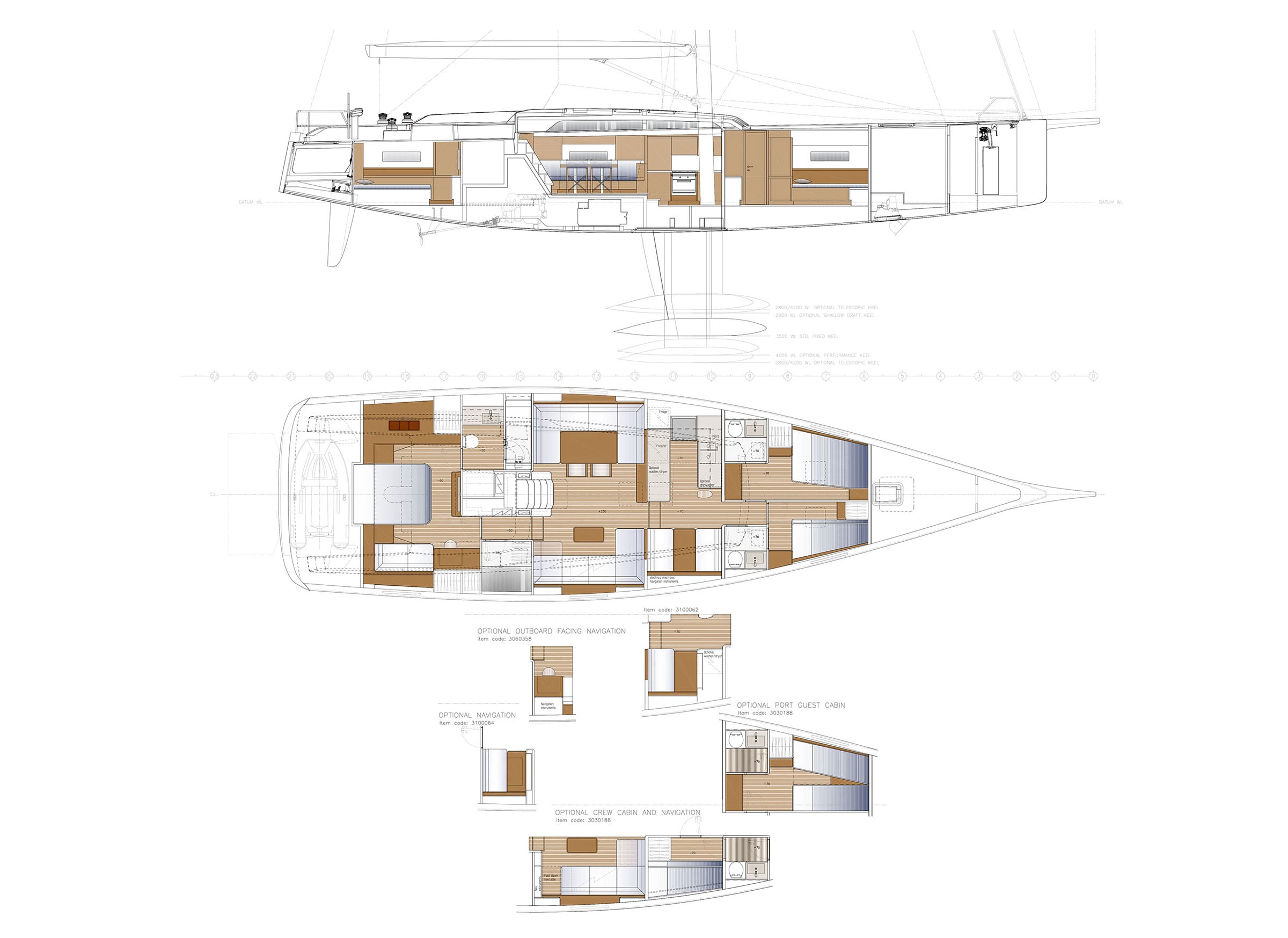

Swan 65 General Arrangement OA with optionals Gb — Nautor Swan

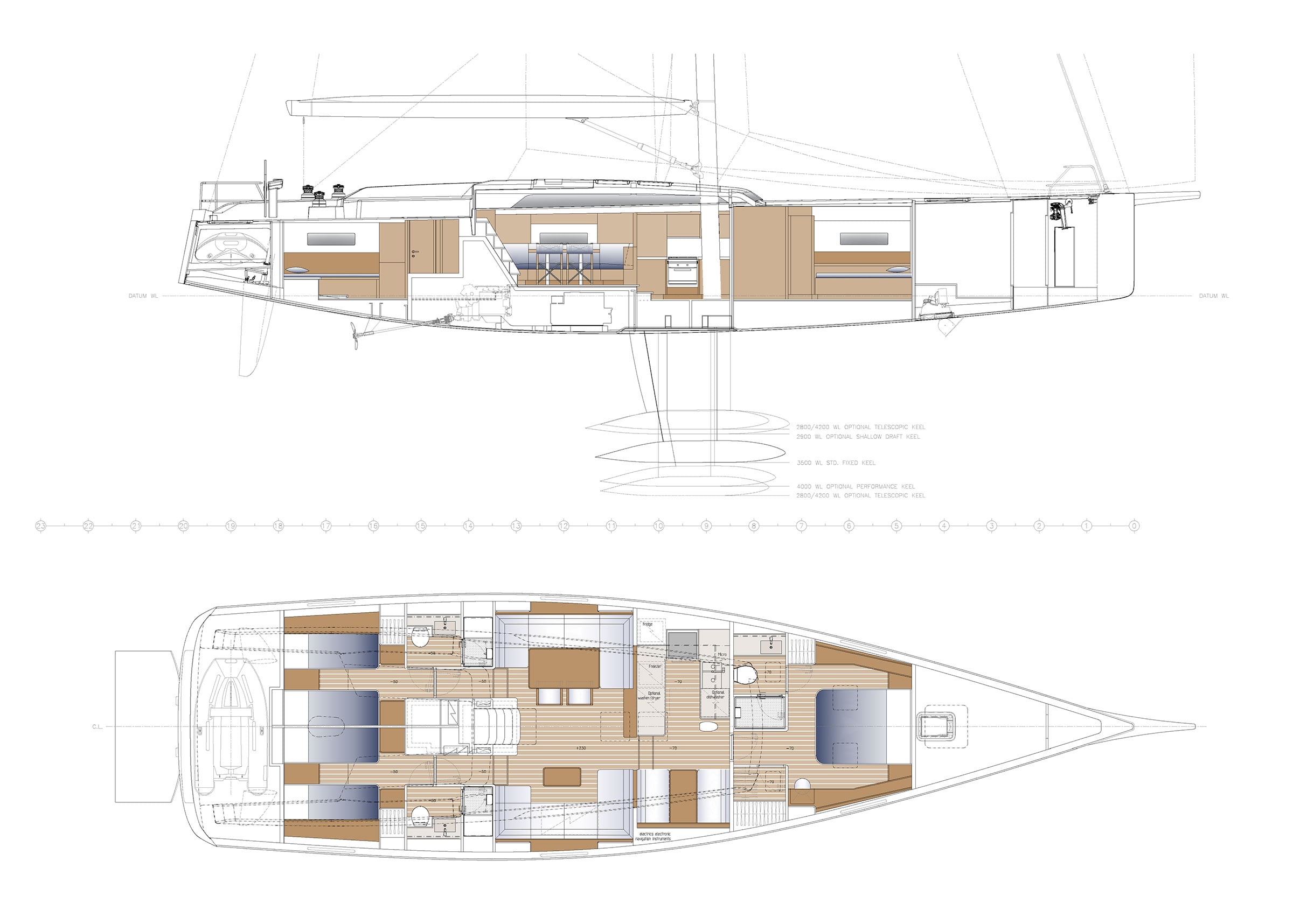

Swan 65 General Arrangement OF H — Nautor Swan

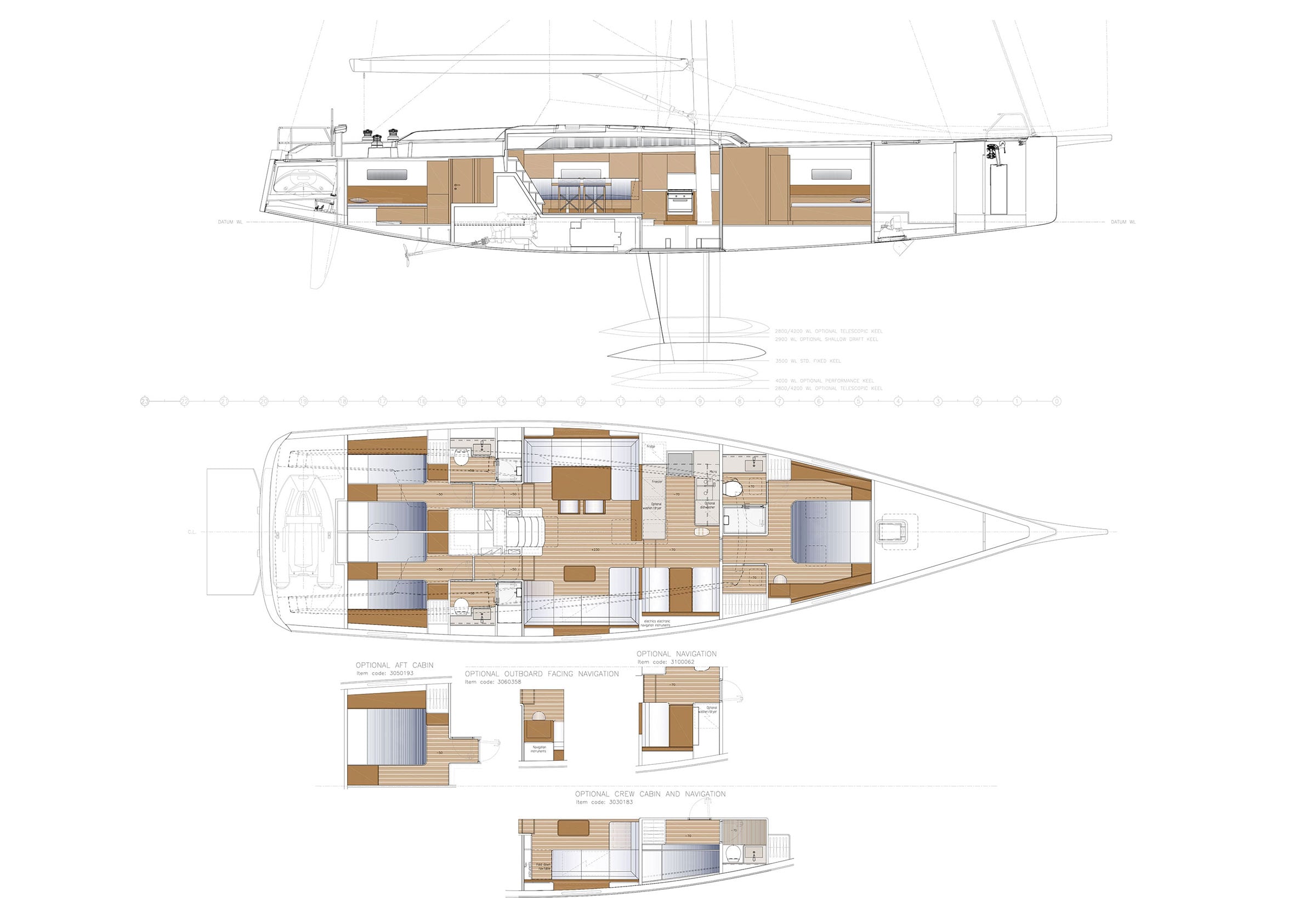

Swan 65 General Arrangement OF with optionals Hb — Nautor Swan

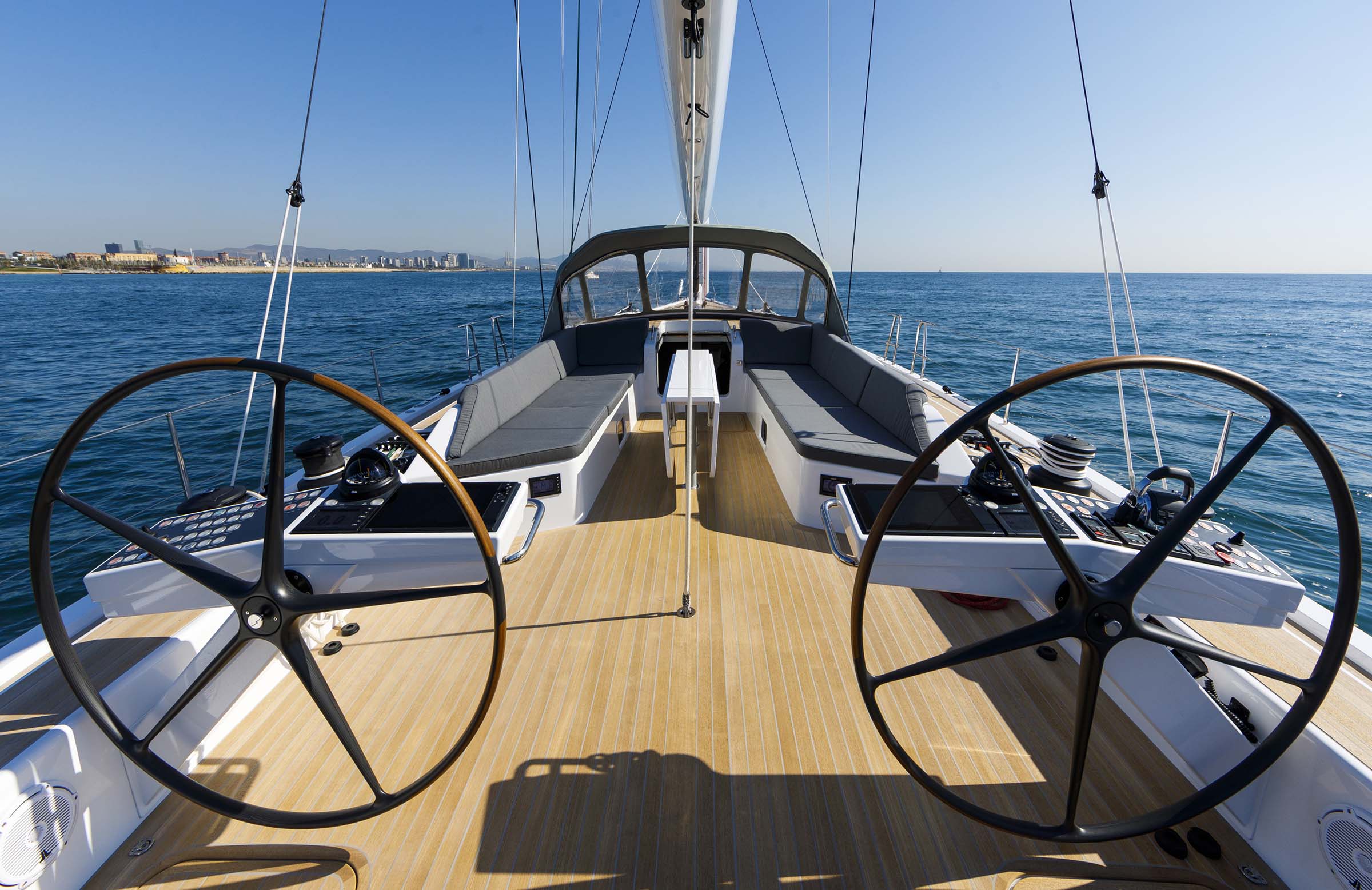

Swan65 deck 2019 4 — Nautor Swan

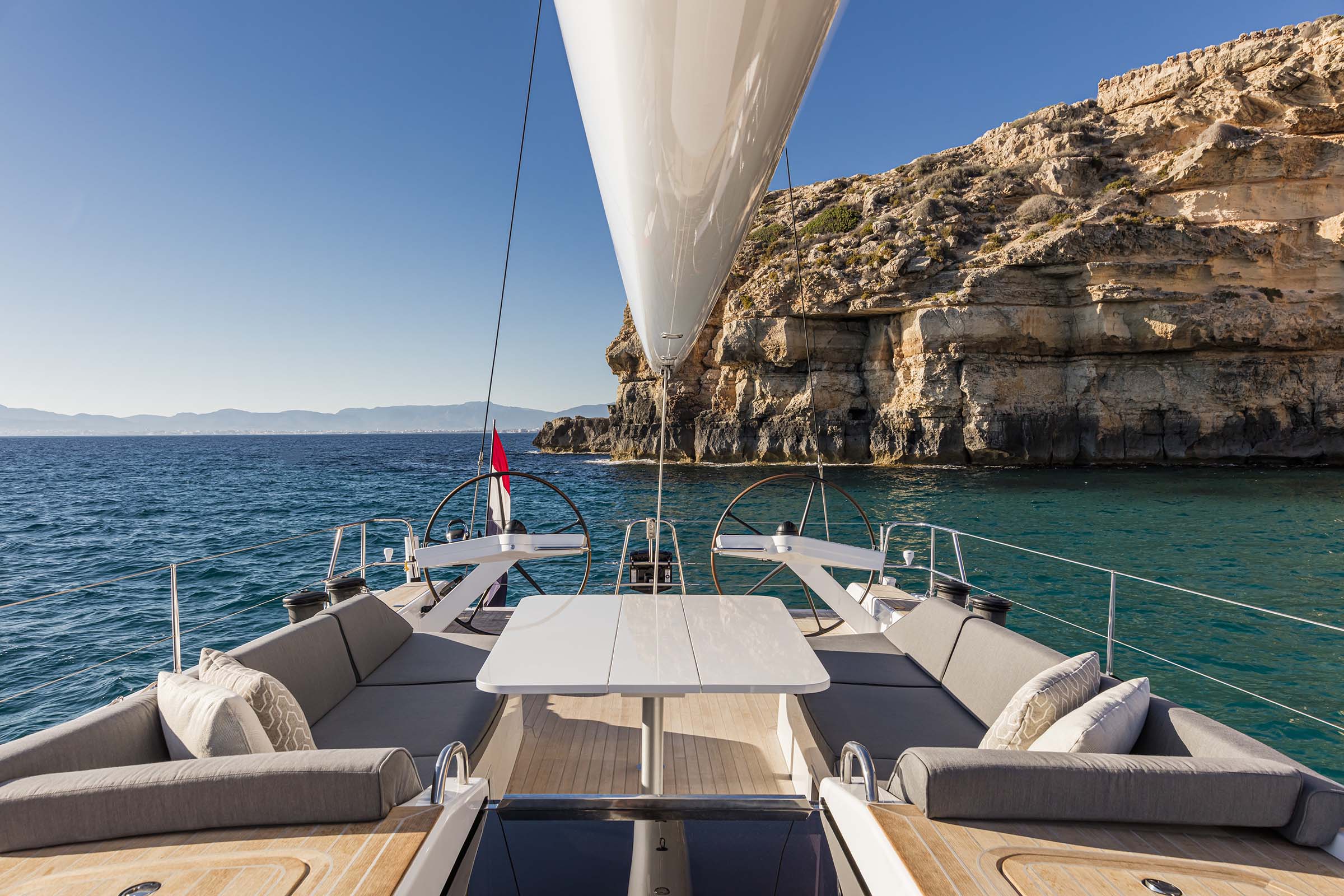

Swan65 deck 2019 3 — Nautor Swan

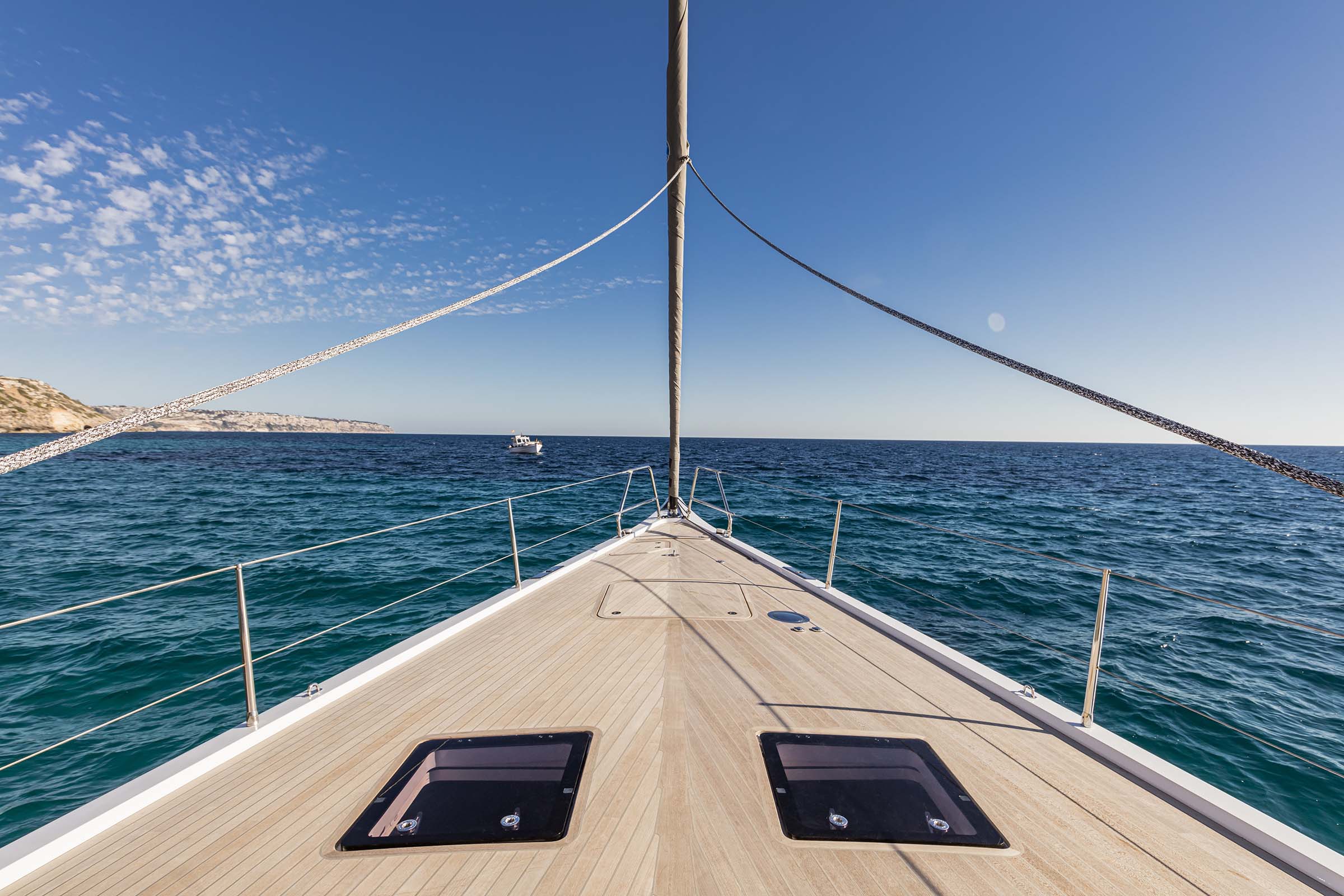

Swan65 deck 2019 2 — Nautor Swan

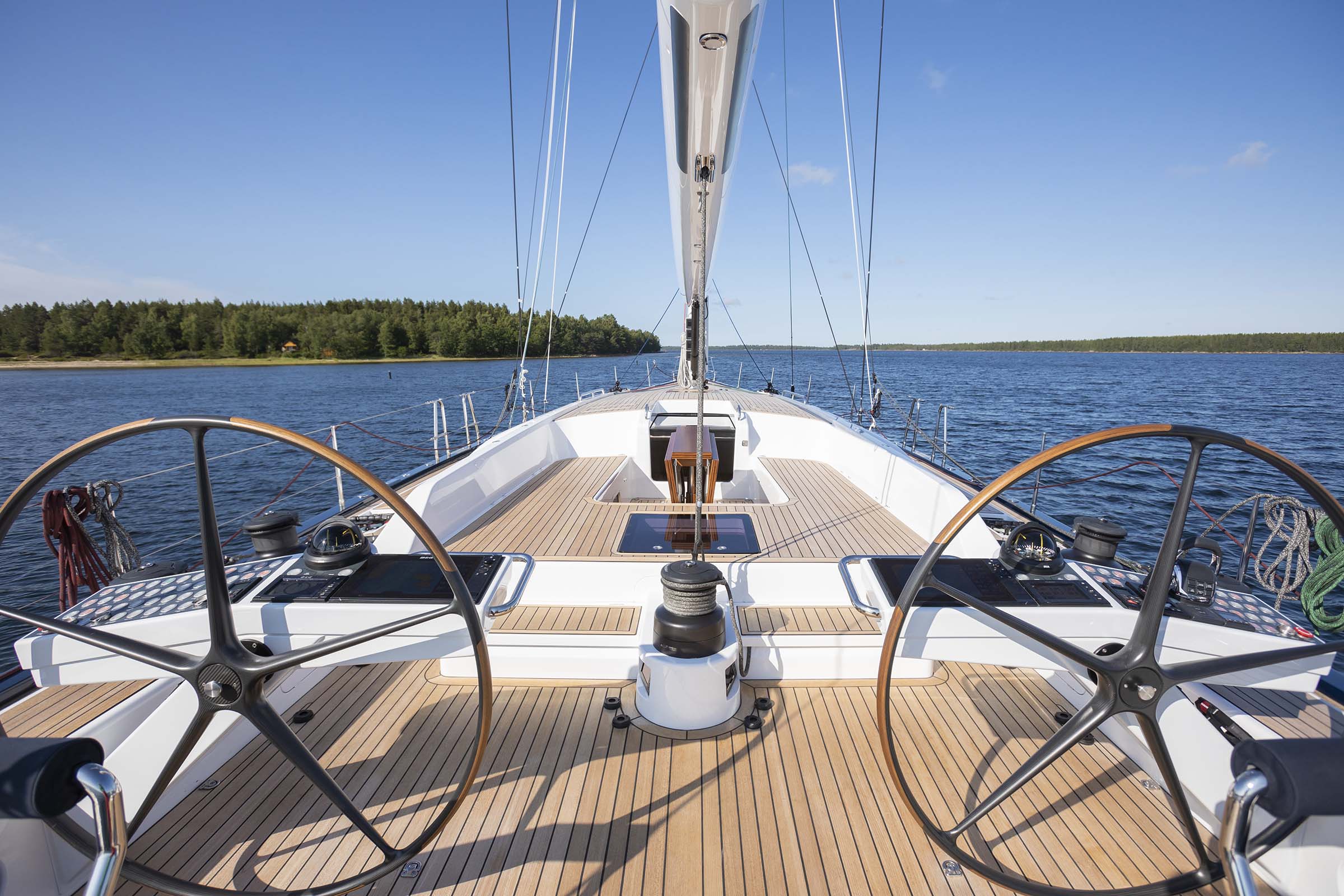

Swan65 deck 2019 1 — Nautor Swan

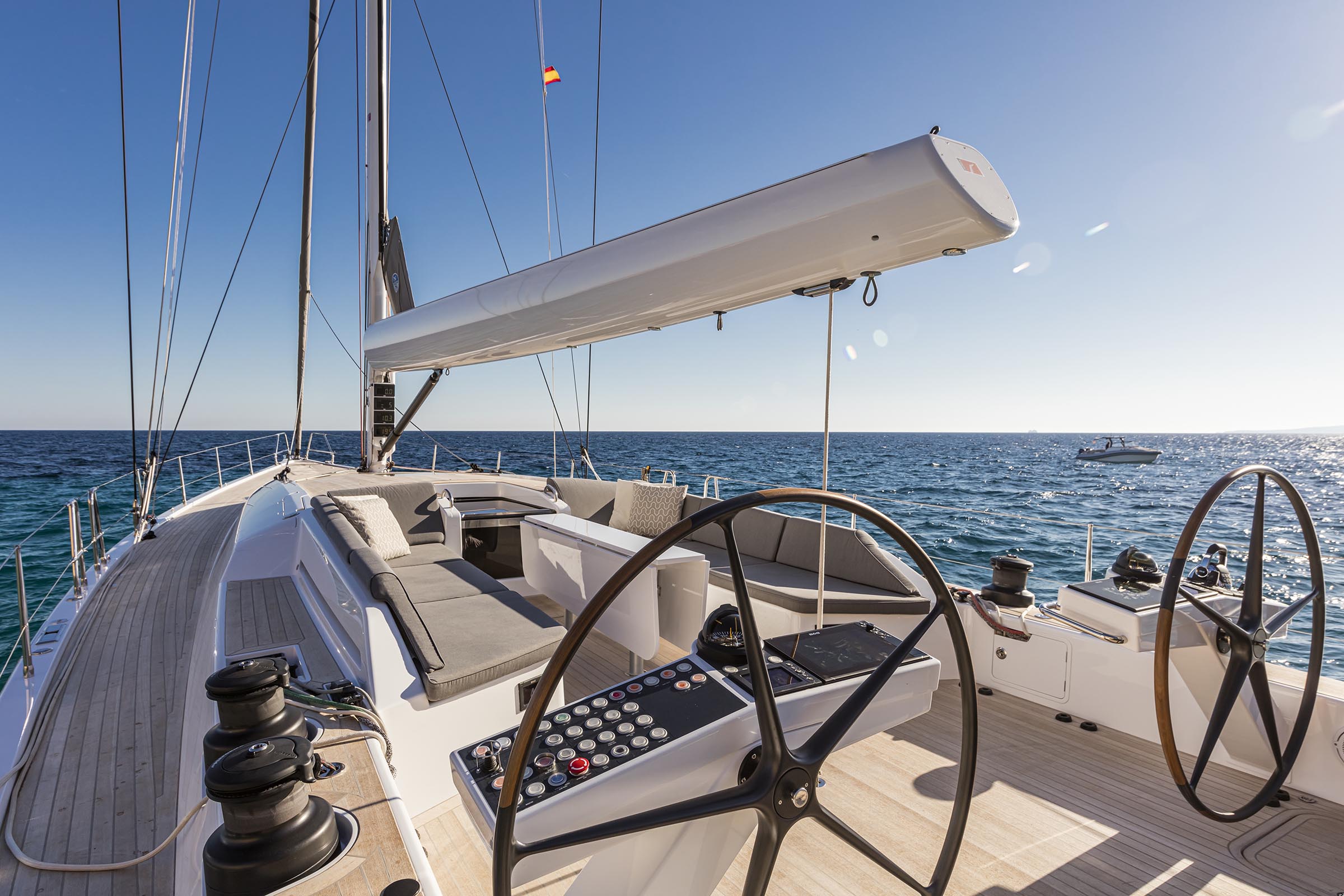

swan65 deck 2 — Nautor Swan

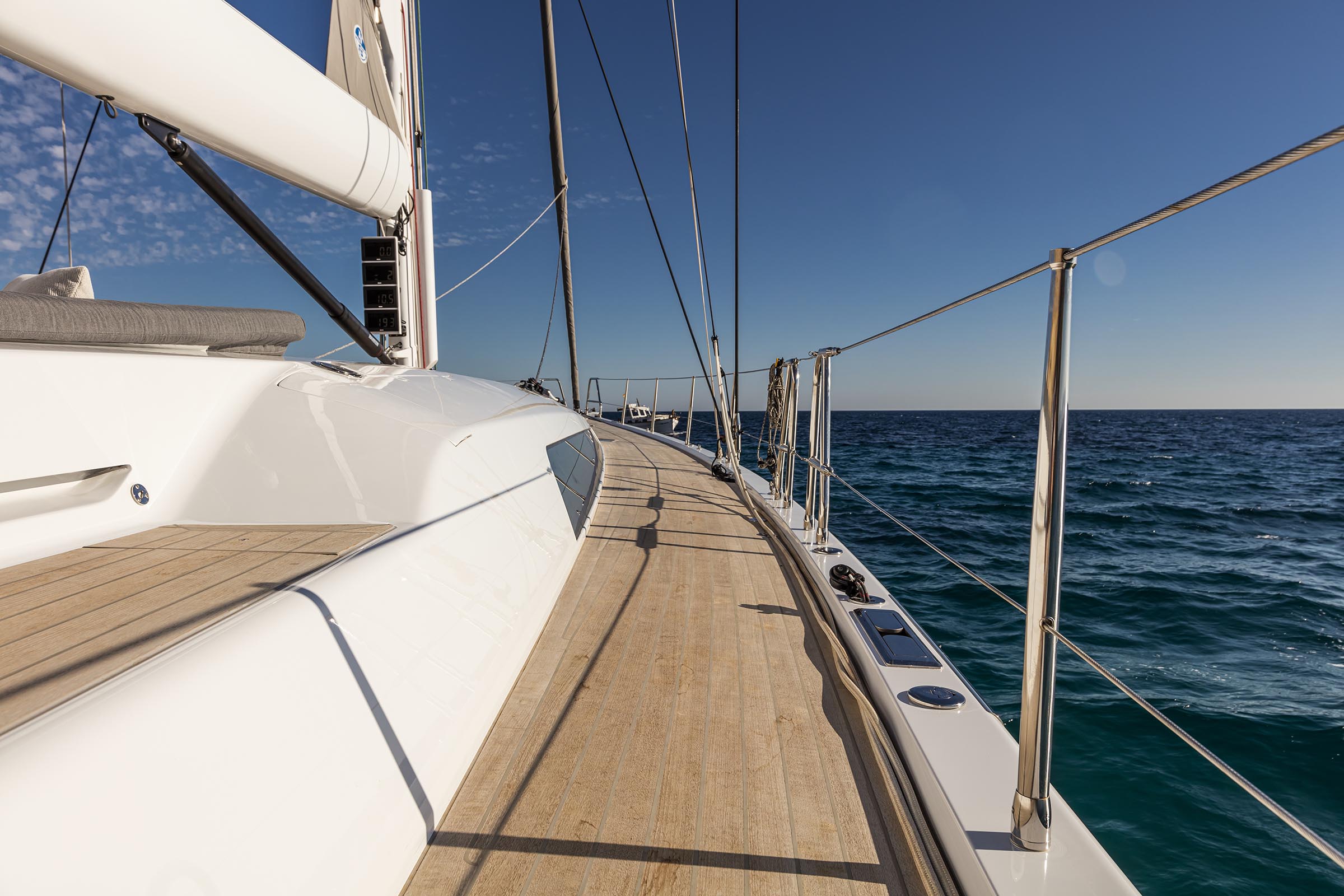

swan65 deck 1 — Nautor Swan

Brochure

Offizielle Swan 65-Broschüre herunterladen (PDF)

About Nautor Swan

Premium-Serie

Finnischer Hersteller von Luxus-Segelyachten, 1966 in Pietarsaari gegründet und weltweit als Nautor Swan bekannt.

Oy Nautor AB wurde 1966 von Pekka Koskenkylä im finnischen Pietarsaari gegründet -- auf jahrhundertealtem finnischem Bootsbau und dem Wunsch, hochwertige, leistungsfähige Segelyachten zu bauen. Die erste war die Swan 36, deren glasfaserverstärkter Rumpf mit einer Reihe weiterer Neuerungen einherging: Sie erreichte Leistung und Sicherheit der traditionellen Holzyacht, lief ruhiger am Ruder, war leichter und bot mehr Raum unter Deck. Sparkman & Stephens zeichneten etwa die ersten tausend Swan, darunter die Swan 38 und die Swan 47; es folgten die größeren, hochseetüchtigen Swan 55 und Swan 65 -- eine von ihnen, Sayula II, gewann 1973/74 das erste Whitbread Round the World Race. Zwischen 1978 und 1981 entwarf Ron Holland fünf Yachten, darunter Swan 37, 39 und 42; in den 1980er Jahren wurde Germán Frers zum Hauptkonstrukteur und eröffnete später mit der Swan 45 (2001) und der ClubSwan 42 (2005) die One-Design-Regattasparte. In sechs Jahrzehnten entstanden über 2.350 Yachten zwischen 28 und 131 Fuß. Alles wird in Pietarsaari gefertigt, wo Konstruktion und Produktion nebeneinanderliegen, und das Programm umfasst heute sechs Linien: Swan, Swan Maxi, ClubSwan, Swan Alloy, SwanScape und die Motoryachtsparte Swan Shadow.
