Dragonfly 28

Design

船体設計者

Jens Quorning and Steen Olsen

Summary

Best Suited For

• ショートハンド

  公表数値から判定：LOA 9 m · upwind 55.5 m²

• 沿岸クルージング

  公表数値から判定：CE Category B · LOA 9 m

タグは、認証クラス、全長、セール面積、居住設備、タンク容量から、出典ページに記載の基準に従って判定しています。編集者がタグを追加または削除する場合があります。

Sailing Ratios

ビルダーの公表数値から算出した古典的なヨット設計の比率です。それぞれ、設計者が判断の目安とする区分と並べて示しています。

ほとんどのビルダーは軽荷排水量を公表しています。これらの比率は積載状態の艇を前提に定義されているため、ここに示す値はどの艇もサーベイヤーの数値より少し軽めに出ます。ただし全艇が同じ条件なので、比較は可能です。

Tanks

速さ、力強さ、積載量についてビルダーが公表している数値です。

Dimensions

LOA（全長）

9 m

船体長

—

LWL（水線長）

—

全幅

6.5 m

喫水（最小）

0.4 m

喫水（最大）

1.7 m

エアドラフト

—

排水量

2,100 kg

バラスト

—

キャビン

—

トイレ

—

バース

—

Sail Plan

メインセール

37 m²

ジブ

18.5 m²

ジェノア

—

セール面積

55.5 m²

ダウンウインドセール面積

97 m²

リグ形式

—

Engine and Tanks

エンジン

15 hp

エンジン基数

1

エンジンメーカー

—

推進方式

outboard

燃料タンク容量

—

清水タンク容量

90 L

汚水タンク容量

60 L

Construction

マスト材質

—

船体材質

—

デッキ材質

—

キール形式

centreboard (Swing Wing trimaran)

ラダー形式

—

ステアリングホイール

—

Builder's Own Figures

Furling Code 0

Touring: 37 m² | Performance: 45 m²

Mainsail

Touring: 37 m² | Performance: 43 m²

Designed by

Jens Quorning and Steen Olsen

Upwind sail area

mainsail + jib (Touring rig)

Weight of standard dry boat ready to sail, excl. extra equipment

2,100 kg

Unsinkable

Yes

Mast section total, excl. antennas

Touring: 12.10 m | Performance: 13.60 m

Draft board up

0.40 m

Mast

Touring: 12.10 m; Performance: 13.60 m

Payload max. incl. crew

750 kg

Draft board down

1.70 m

Length overall centre hull

9.00 m

Downwind sail area

mainsail + asymmetric spinnaker/gennaker (Touring rig)

Engine

Engine, outboard: 15 Hp

Persons (CE)

category B: 5; category C: 7

Asymmetric spinnaker

Touring: 60 m² | Performance: 83 m²

Bowsprit length

Touring: 1.60 m | Performance: 1.90 m

Water capacity

90 l

Beam sailing

6.50 m

Payload max., incl. crew

750 kg

Holding tank

60 l

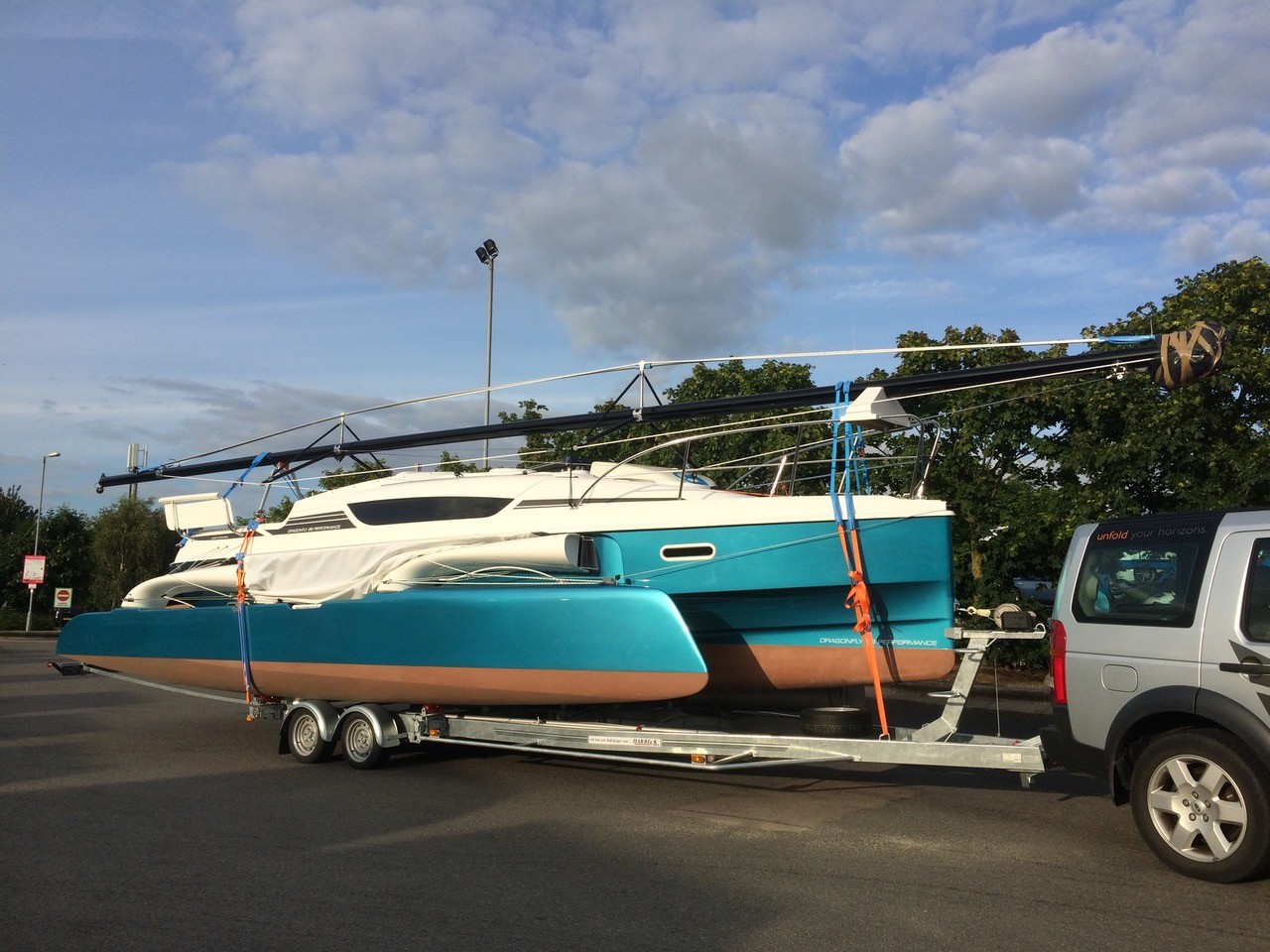

Beam folded

2.54 m

Versions

Touring / Performance -- stored figures are the first column; all columns follow

Max. No. of persons, CE-Category C

7

Furling jib

Touring: 18.5 m² | Performance: 21.5 m²

Max. No. of persons, CE-Category B

5

Beam

sailing 6.50 m; folded 2.54 m (Swing Wing)

Length folded

Touring: 9.99 m | Performance: 10.40 m

Engine, outboard

15 Hp

Displacement basis

weight of standard dry boat ready to sail, excl. extra equipment

About Dragonfly Trimarans

セミカスタム

1967年から折りたたみ式のSwing Wingを備えたクルージング・トリマランを建造しているデンマークの家族経営の造船所です。現在のレンジは全長7.65〜12.40 mのDragonfly 25、28、33、36、40で、Børge QuorningがFredericia近郊のSkærbækで創業し、息子のJensが率いて、年間約40隻を建造しています。

Børge Quorningは1966年、トリマランを建造してヨーロッパの人々にその良さを知ってもらうというひとつの志を胸に、カナダでのボート建造からデンマークに帰国しました。1967年8月、彼と兄弟のBentは自らの手でSkærbækに造船所を建てました。その同じ建屋は今もオフィスの隣に立っています。最初のボートである1968年のTrident 28には買い手が1人しかつかなかったため、兄弟はトリマランの試作を続けながら、両頭型のLuna 19とLuna 26で造船所を支えました。1972年にBørgeが息子たちのために造った16フィートの合板製ボートが、Dragonflyの名を冠した最初のボートです。兄弟は1974年に袂を分かち、Trident 27が最初の量産トリマランとなり、1980年にはDragonfly 25が続きました。しかし画期となったのは1989年8月のDragonfly 800 Swing Wingで、これが最初の折りたたみ式Dragonflyでした。1995年にJens Quorningが両親から経営を引き継ぎ、1996年のDragonfly 920は168隻を販売し、2000年にはフラッグシップの1200が登場しました。2005年からの3D設計によってDragonfly 35が生まれ、続いて28、32、25が誕生しました。Dragonfly 40は2020年にboot Düsseldorfでデビューし、造船所にとって4度目となるEuropean Yacht of the Year 2021に選ばれました。2022年初めには1,000隻目のトリマランが建造され、その直後にBørge Quorningが90歳で亡くなりました。2024年にはDragonfly 36が続き、現在は3代目のPeter Quorningが副社長を務めています。

The Dragonfly Trimarans Range

Dragonfly Trimaransが公表しているすべてのモデルを全長順に並べ、このモデルがラインナップのどこに位置するかを示しています。

1. Dragonfly 4012.4 m
2. Dragonfly 3611.55 m
3. Dragonfly 3310.68 m
4. Dragonfly 28· このモデル9 m
5. Dragonfly 257.65 m
